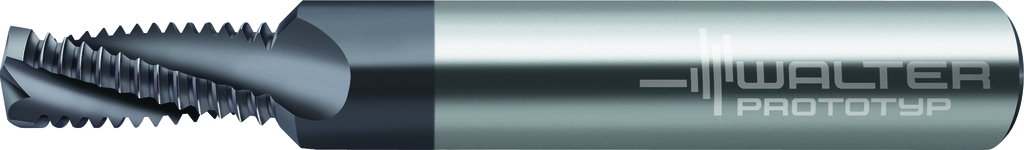

H5075018-M16
H5075018-M16
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
|
Main application
Additional application
|
Pakkestørrelse
1

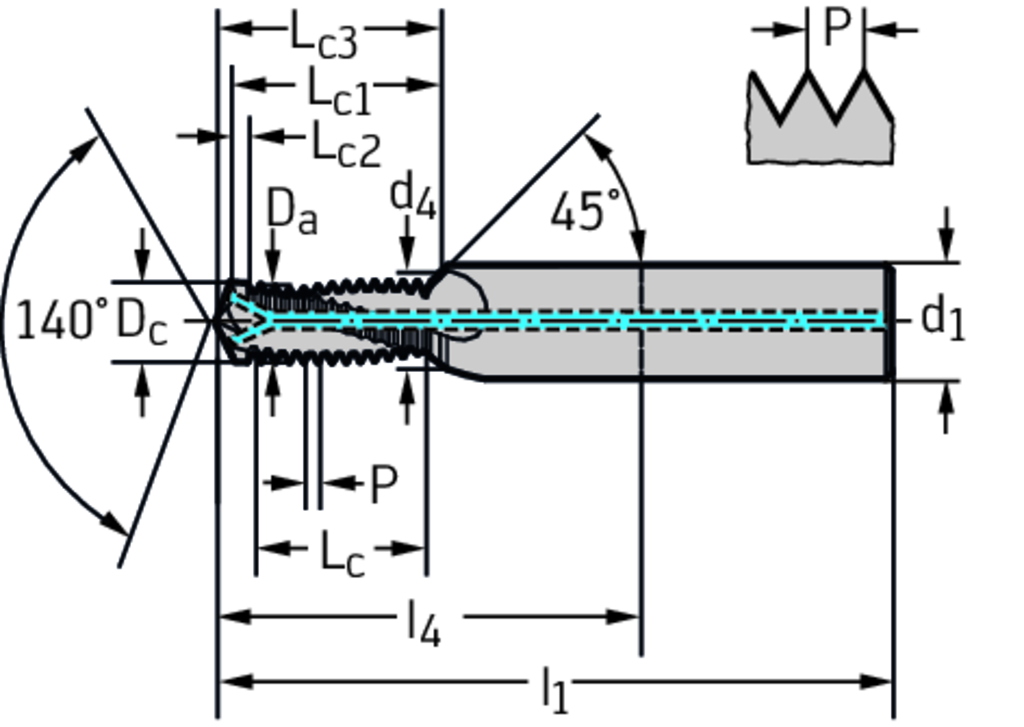

Information
| Antal tænder Z | 3 |
| Anvendelig længde L c3 | 37,6 mm |
| Flangediameter d 4 | 16,3 mm |
| Forbindelsesdiameter d 1 | 18 mm |
| gevindstigning P | 2 mm |
| Længde skaftdiameter L c1 | 35,1 mm |
| Længde skaftdiameter L c2 | 1,5 mm |
| Maks. udhæng l 4 | 54 mm |
| Samlet længde l 1 | 102 mm |
| Skærlængde L c | 30 mm |
| Værktøjsdiameter D a | 13,3 mm |
| Værktøjsdiameter D c | 14 mm |
